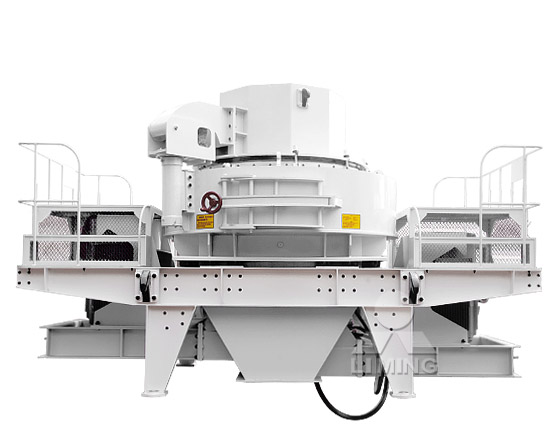

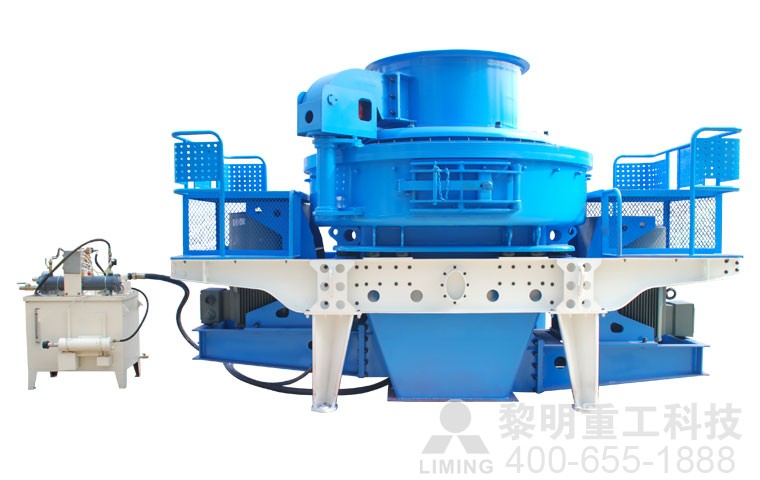

VSI系列制砂机

VSI系列制砂机

应用范围:砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等

物       料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩等。

进料粒度:≤50mm

产       量:120-520t/h

24小时热线电话:400-655-9906

产品简介

VSI系列冲击式制砂机是细碎技术与机械制造更好结合的典范,其独特的转子结构设计、耐磨材料工艺、破碎速度优化和液压设计,能够为高速公路、高速铁路、高层建筑、市政建设、水电大坝建设、混凝土搅拌站提供更好的砂石骨料,是人工制砂和石料整形领域的优选设备。

突出优势
  • 一、品质好,低碳低耗:

    合理的破碎腔物料撞击角度设计,降低了磨耗和使用成本,提高了30%左右的产量。

  • 二、一机多用,粒型优异:

    独特的进料破碎结构,使得成品粒型优异,级配合理,细度模数可调,适用于人工制砂、石料整形等领域。

  • 三、独特设计,易于维护:

    液压开盖装置,易于检修和维护,省时省力。过振动显示与报警装置,自动检测,可靠,延长设备使用寿命。

  • 四、自循环系统,利于环保:

    独特的空气自循环系统,大大降低了外排风量,粉尘少,噪音小,利于环保。

工作原理

全中心进料:物料落入制沙机进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内抛出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

中心进料伴随环形瀑落进料:物料落入制沙机进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内抛出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

技术参数
型号 处理能力
(t/h)
入料尺寸
(mm)
转速
(r/min)
双电动机功率
(kw)
外形尺寸
(L×W×H)
(mm)
重量
(t)
电源 振动传感器 释油润滑站
瀑落与中心进料) 全中心进料 软料 硬料 双油泵电机功率 安全保护 外形尺寸
L×W×H
(mm)
油箱加热器功率
VSI7611 120-180 60-90 35 30 1700-1890 110 3700×2150×2100 11.8 380V,50Hz 监测范围:0.1-20mm/s连续可调 2×0.25KW 双油泵互补保证供油;无油流、无油压自动停机;水冷降温;冬季电机加热启动 820×520×1270 2KW
VSI8518 200-260 100-130 40 35 1520-1690 180 4140×2280×2425 14.5
VSI9526 300-380 150-190 45 40 1360-1510 264 4560×2447×2778 17.8
VSI1140 450-520 220-260 50 45 1180-1310 400 5000×2700×3300 25.6
