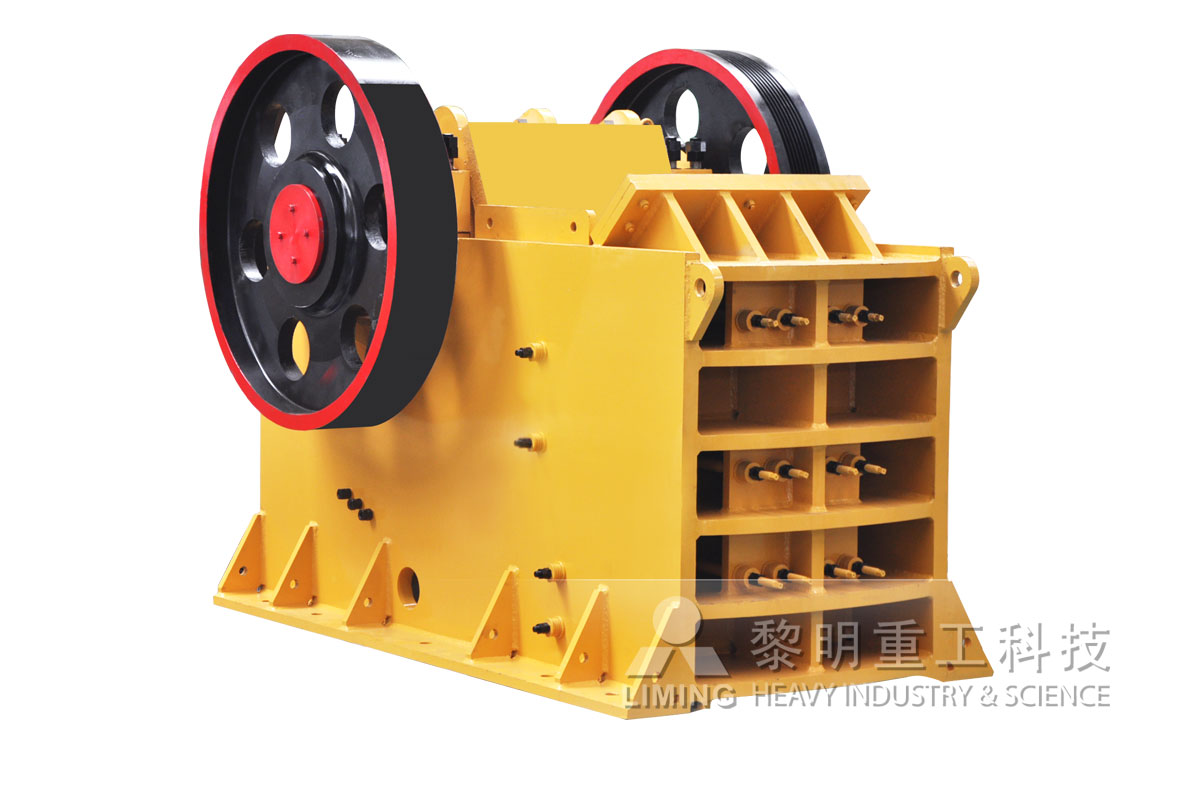

深腔鄂式破碎机

深腔鄂式破碎机

应用范围:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

物       料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等.

进料粒度:≤1200mm

产       量:1-1100t/h

24小时热线电话:400-655-9906

产品简介

颚式破碎机用于各种矿岩石破碎的首道工序,可将抗压强度不高于320MPa的各种矿石一次性加工至中等粒度,常与圆锥破碎机、反击式破碎机、制砂机等一起构成整套砂石生产线,广泛应用于矿山、冶金、化工、建材、电力、水利、交通等领域。

突出优势
  • 一、高质材料精加工:

    颚板、边护板材质为高锰钢,肘板材质为灰铸铁,偏心轴材质为高强度锻钢,经过多次精密的机械加工、热处理和探伤检查制成,具有足够的刚度和强度。

  • 二、易操作易保养:

    垫片式排料调整装置,集中润滑系统,易操作易保养;颚板为对称结构,磨损后可上下对调使用,增长使用周期,节约更换成本。

  • 三、工艺先进,效率高节能:

    优化型深腔破碎,数字化分析各部件运行,破碎效率大大提升,单机节能15%-30%左右,稳定性更高,使用寿命更长。

  • 四、一机多用,绿色环保:

    垫片式排料调整装置,出料调节范围大,使用灵活,可满足客户多种加工要求;噪音低,可配套除尘设备,符合国家环保标准。

工作原理

颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。
该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。

技术参数
型号 进料口尺寸
(mm)
进料尺寸
(mm)
出料口尺寸
(mm)
处理能力
(t/h)
电机功率
(kw)
重量
(t)
外形尺寸
(mm)
PE1500×1800 1500×1800 ≤1200 210-360 520-1100 280 132 7460×6235×4249
PE1200×1500 1200×1500 ≤1020 150-300 400-800 160-220 100.9 6380×5310×3710
PE1000×1200 1000×1200 ≤850 200-300 280-560 110-160 69 5350×4280×3050
PE900×1200 900×1200 ≤750 95-165 220-450 110-132 58 3800×3166×3045
PE750×1060 750×1060 ≤630 80-140 110-320 90-110 29 2655×2302×3110
PE600×900 600×900 ≤480 65-160 90-180 55-75 17 2290×2206×2370
PE500×750 500×750 ≤425 50-100 40-110 45-55 12 2035×1921×2000
PE400×600 400×600 ≤350 40-100 15-60 30-37 7 1700×1732×1653
PE250×400 400×250 ≤200 20-50 5-20 15 3 1430×1310×1340
PEX300×1300 300×1300 ≤250 20-90 30-90 55-75 11.5 1750×2320×1724
PEX250×1200 250×1200 ≤210 25-60 20-60 37-45 8.5 2192×1900×1950
PEX250×1000 250×1000 ≤210 25-60 15-50 30-37 7 1550×1964×1380
PEX250×750 250×750 ≤210 25-60 15-30 22-30 5 1667×1545×1020
PEX150×750 150×750 ≤125 18-48 5-16 15 3.8 1200×1500×1200
PEX150×250 150×250 ≤125 10-40 1-3 5.5 1.5 896×745×935
