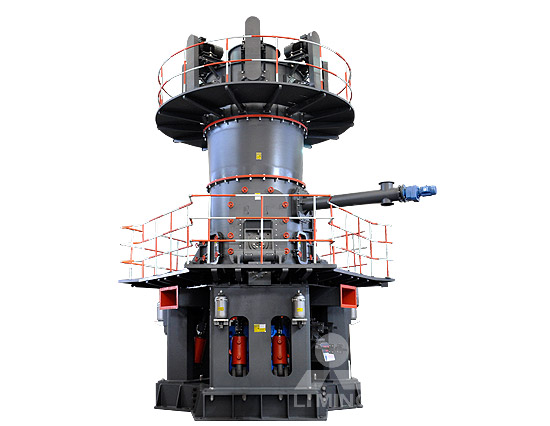

LUM超细立式磨粉机

LUM超细立式磨粉机

应用范围:碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等。

物       料:石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等。

进料粒度:<20mm

产       量:5-18t/h

24小时热线电话:400-655-9906

产品简介

LUM系列超细立式磨是黎明重工以30年四代磨机研发制造经验为依托,以LM立磨为基础,引进德国超细立磨的磨辊技术,设计开发的一款新型超细粉磨设备,可广泛应用于方解石、大理石、石灰石、重钙、滑石、重晶石、白云石等非金属矿物超细粉磨加工,是大型非金属矿制粉规模化建厂优选设备。

突出优势
  • 一、成品品质优:

    采用料层粉磨原理,成品白度和净度高;特殊设计的辊套和衬板的研磨曲线,可粉磨至所需细度(0.045-0.02mm)。

  • 二、选粉技术先进:

    采用多轮选粉原理,成品细度在选定范围内均可实现;且生产同细度成品时,比普通磨机节能30%-50%左右;多品种生产时再现性极高。

  • 三、运行优势:

    装备机械和电子限位装置,避免破坏性冲击和震动;采用PLC/DCS自动控制的磨辊加压控制方式,控制方便,无需人工操作;

  • 四、检修方便且环保:

    磨辊不与磨盘直接接触,磨损少,寿命长;磨辊可翻出检修,方便快捷,减少停机损失;震动小,噪音低,整体密封性好,无粉尘外溢,清洁环保。

工作原理

LUM超细立磨主要由电动机、减速机、磨辊装置、磨盘装置、加压装置、选粉机、机体和油站等组成。
主电机通过减速机带动磨盘转动,同时风从进风口进入磨机,物料经螺旋给料机下料口落在磨盘中间,在离心力的作用下,物料从磨盘中间向边缘均匀移动,经过磨盘上的粉磨辊道区域时,受到磨辊的碾压,大块物料直接被压碎,细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动,直到被风环处的强气流带走,而较大的颗粒物料又重新掉落到磨盘上继续粉碎,气流中的物料经过上部的分离器时,在转子叶片的作用下,粗颗粒重新回到磨盘上粉磨,合格的细粉随气流一起出磨,被系统的集粉器收集,被收集到的粉料即为超细立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时,由于自身重量大而不能被风吹起,跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。

技术参数
         型号
     参数
项目
LUM1125X LUM1232X LUM1436X
转盘中径(mm) 1100 1200 1400
磨辊数量(个) 3 3 3
入磨物料粒度D90(mm) <10更大15mm <10更大15mm <10更大20mm
入磨物料更大尺寸(mm) <15 <18 <20
入磨物料水份 <3% <3% <3%
产量(t/h) 5~14 7~16 9~18
细度(mm) 一次性生产出0.038-0.02,更细可达0.005
主电机功率(KW) 250 315 355
多轮选粉机功率x个数 15 KWx5 15 KWx7 15 KWx7
