立式磨粉机

立式磨粉机

应用范围:砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

物       料:河卵石、花岗岩、玄武岩、石英石、铁矿石、辉绿岩、石灰石、方解石、白云石、重晶石、

进料粒度:<65mm

产       量:10-320t/h

24小时热线电话:400-655-9906

产品简介

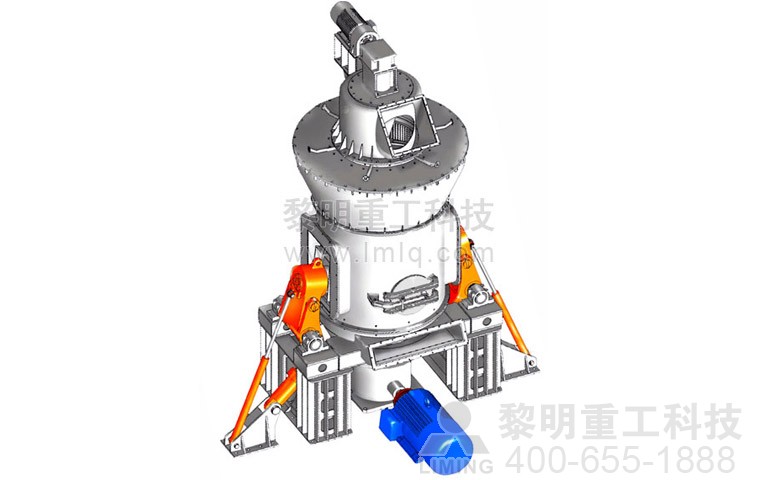

LM立式辊磨机是成熟的立磨技术、国外成功经验和我公司技术创新升级更好结合的一款节能型磨机设备。它集破碎、干燥、粉磨、分级、输送于一体,可广泛应用于水泥、电力、冶金、化工、非金属矿等行业,并专注于非金属矿、煤粉和矿渣三大领域。

突出优势
  • 一、投资费用低

    由于集破碎、干燥、粉磨、分级输送于一体,系统简单,布局紧凑,占地面积约为球磨系统的50%,而且可露天布置,因此能大量降低投资费用。

  • 二、运行成本低

    (1)效率高:磨辊在磨盘上直接碾压磨碎物料,能耗低,和球磨系统相比节约能耗30%~40%。(2)磨损少:工作中磨辊并不与磨盘直接接触,且磨辊与衬板采用更好材料制作,因此使用寿命长,磨损少。

  • 三、烘干效率高

    (1)装备有自动控制系统,可实现远程控制,操作简便。 (2)装备有防止辊套和磨盘衬板直接接触的限位装置,避免了破坏性冲击和剧烈震动。 (3)通过检修油缸,翻转动臂,更换辊套、衬板,方便快捷,减少停机损失。

  • 四、操作维修简便

    更大更耐用的偏心轴轴承和齿形护板,使设备承载能力更强,产量更高,使用寿命更长。

  • 五、产品质量稳定

工作原理

LM系列立式磨粉机主要由磨辊总成、磨盘总成、液压站、传动臂总成、选粉机、主减速机、电动机、机体、主减速机润滑站、液压站、PLC电控柜等部分组成。

工作时,主电机通过减速机带动磨盘转动,同时热风从进风口进入立磨机体内,物料从下料口落在磨盘更好,在离心力的作用下,物料从磨盘更好向边缘均匀移动,经过磨盘上的粉磨辊道区域时,受到磨辊的碾压,大块物料直接被压碎,细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动,直到被风环处的强气流带走,而较大的颗粒物料又重新掉落到磨盘上继续粉碎,气流中的物料经过上部的分离器时,在转子叶片的作用下,粗颗粒重新回到磨盘上粉磨,合格的细粉随气流一起出磨,被系统的集粉器收集,被收集到的粉料即为立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时,由于自身重量大而不能被风吹起,跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。

技术参数

LM型立式辊磨机基本技术参数(非金属矿行业)

规格型号 LM1300K LM1500K LM1700K LM1900K LM2200K LM2400K LM2800K LM3400K LM3700K
处理能力(t/h) 10-40 13-50 18-70 23-85 36-135 41-164 50-196 70-260 90-320
成品细度 μm 170-33 170-33 170-33 170-33 170-33 170-33 170-33 170-33 170-33
80-425 80-425 80-425 80-425 80-425 80-425 80-425 80-425 80-425
成品水分 ≤1% ≤1% ≤1% ≤1% ≤1% ≤1% ≤1% ≤1% ≤1%
入磨物料尺寸(mm) <38 <40 <42 <45 <50 <55 <58 <62 <65
入磨物料水分 <4% <4% <4% <4% <4% <4% <4% <4% <4%
需烘干入磨物料水分 <15% <15% <15% <15% <15% <15% <15% <15% <15%
入磨风温(℃) <350 <350 <350 <350 <350 <350 <350 <350 <350
出磨风温(℃) 70-95 70-95 70-95 70-95 70-95 70-95 70-95 70-95 70-95
主电机功率(KW) 200 280 400 500 800 900 1120 1800 2240

LM型煤粉立式磨(中速磨煤机)参数(好的煤粉锅炉、高炉喷吹、煤化工、石灰窑、回转窑、冶金、电力、水泥等行业)

规格型号 LM1300M LM1500M LM1700M LM1900M LM2200M LM2400M LM2800M
处理能力(t/h) 13-18 17-22 21-31 30-40 40-50 50-70 70-100
原煤水分 <15%
煤粉细度(200目) 通筛率≥80%
煤粉水分 ≤1%
入磨风温(℃) <350
出磨风温(℃) 75-95
原煤哈氏可磨指数(HGI) >55
主电机功率(KW) 185 250 315 400 500 630 900

LM型矿渣立式磨参数

规格型号 LM1300N LM1500N LM1700N LM1900N LM2200N LM2400N LM2800N LM3400N LM3700N
处理能力(t/h) 7-11 9-13 11-15 14-20 22-26 27-35 48-55 65-89 90-100
矿渣水分 <12%
产品比表面积 ≥420㎡/kg
产品水分 ≤1%
主电机功率 200 280 400 500 800 900 1120 1800 2240
